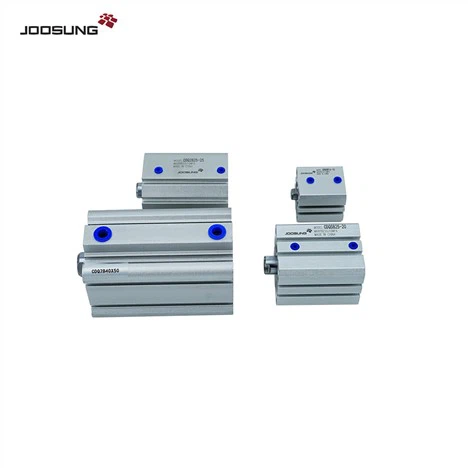

НашКампактныя пнеўматычныя цыліндры серыі CQ2ВыконвайцеISO 15552 (раней ISO 6431)Стандартны і прадстаўляе аднаго з самых рознабаковых прывадаў галіны. З адтуліннымі памерамі, пачынаючы ад12 мм да 200 ммі нядаўна пераробленае цела, якое ёсць5–13% лягчэй, CQ2 Cylinders прапануюць неперасягненую гнуткасць для сістэм аўтаматызацыі.
Дзякуй ягоультра-кароткая агульная даўжыняіЧатыры павярхоўныя канаўкі аўтаматычнага пераключэння, CQ2 забяспечвае дакладнае лінейнае рух без перашкод з усталяваных датчыкаў. Стандартны дызайн мужчынскага або жаночага стрыжня забяспечвае сумяшчальнасць, у той час як дадатковыя змены мацавання (C-C-Clevis, Foot, Fut, Flange) адпавядаюць розным патрэбам у ўстаноўцы. Ідэальна падыходзіць для аўтаматызацыі ўпакоўкі, робататэхнічных сістэм EOAT, падраздзяленняў і месцаў і эрганамічных канструкцый.
|
Як замовіць пнеўматычны цыліндр серыі CQ2 |
|||||
|
CQ2 |
B |
6 |
10 |
D |
M |
|
CDQ2: з магнітам |
Мантаж |
Памер адтуліны |
Цыліндравы ўдар |
Дзеянне |
Варыянт цела |
|
B: Праз дзіркі/галава |
4 |
5 10 |
D: Двайны акцёрскі |
NIL: Жаночая нітка стрыжня Канец жаночай |
|
|
6 |
15 20 |
С: з гумовым бамперам |
|||
|
10 |
25 30 |
М: Сярэдні канец мужчынскай ніткі |
|||
Вам патрэбен высокапрадукцыйны кампактны прывад для вашага дызайну аўтаматызацыі?
НашЦыліндры з серыяй CQ2Прапануйце сумяшчальнасць ISO, ультра-кампактныя памеры, гнуткасць датчыка і шырокія варыянты адтуліны.
Даступна налада OEM/ODM
Хуткая глабальная дастаўка
Звяжыцеся з намі сёння для табліц дадзеных, малюнкаў CAD і вашай індывідуальнай цытаты!
|
Спецыфікацыі |
|||||
|
Пнеўматычны тып |
|||||
|
Памер адтуліны [мм] |
4 |
6 |
10 |
||
|
Дзеянне |
Двайная акцёрская, адзіная стрыжань |
||||
|
Вадкі |
Паветра |
||||
|
Ціск доказу |
1,0 МПа |
||||
|
Максімальны працоўны ціск |
0,7 МПа |
||||
|
Мінімальны працоўны ціск |
0,15 МПа |
0,1 МПа |
|||
|
Тэмпература навакольнага і вадкасці |
Без аўтаматычнага пераключэння магніта: -10 да 70 градусаў |
Няма замарожвання |
|||
|
Змазка |
Не патрабуецца (не-лаба) |
||||
|
Хуткасць поршня |
50 да 500 мм/с |
||||
|
Дапушчальны кінетычны |
Без падушкі |
0.9×10-3 |
2.2x10-3 |
5.9×10-3 |
|
|
З гумовым бамперам |
7.5×10-3 |
12.0×10-3 |
51.6×10-3 |
||
|
Даўжыня даўжыні інсульту |
+1.0 мм*1 |
||||
|
Мадэль серыі |
Даступныя мадэлі |
|
CQ2B12 серыі |
CQ2B12-5D, CQ2B12-10D, CQ2B12-15D, CQ2B12-20D, CQ2B12-25D, CQ2B12-30D, CQ2B12-35D, CQ2B12-40D, CQ2B12-45D, CQ2B12-50D, CQ2B12-55D, CQ2B12-60D |
|
CQ2B16 серыі |
CQ2B16-5D, CQ2B16-10D, CQ2B16-15D, CQ2B16-20D, CQ2B16-25D, CQ2B16-30D, CQ2B16-35D, CQ2B16-40D, CQ2B16-45D, CQ2B16-50D, CQ2B16-55D, CQ2B16-60D |
|
Серыя CQ2B20 |
CQ2B20-5D, CQ2B20-10D, CQ2B20-15D, CQ2B20-20D, CQ2B20-25D, CQ2B20-30D, CQ2B20-35D, CQ2B20-40D, CQ2B20-45D, CQ2B20-50D, CQ2B20-55D, CQ2B20-60D |
|
Серыі CQ2B25 |
CQ2B25-5D, CQ2B25-10D, CQ2B25-15D, CQ2B25-20D, CQ2B25-25D, CQ2B25-30D, CQ2B25-35D, CQ2B25-40D, CQ2B25-45D, CQ2B25-50D, CQ25555D,, CQ2B25-45D, CQ2B25-50D, CQ2555555D,, CQ2B25-45D, CQ2B25-50D, CQ2555555D,, CQ2B25-45D CQ2B25-60D |
|
Серыі CQ2B32 |
CQ2B32-5D, CQ2B32-10D, CQ2B32-15D, CQ2B32-20D, CQ2B32-25D, CQ2B32-30D, CQ2B32-35D, CQ2B32-40D, CQ2B32-45D, CQ2B32-50D, CQ2B322 -55D, CQ2B32-45D, CQ2B32-50D, CQ2B322 -55D,, CQ2B32-45D, CQ2B32-50D, CQ2B322 -55D,, CQ2B32-45D, CQ2B32-50D, CQ2B322 -55D,, CQ2B32-45D CQ2B32-60D, CQ2B32-65D, CQ2B32-70D, CQ2B32-75D, CQ2B32-80D |
|
Серыі CQ2B40 |
CQ2B40-5D, CQ2B40-10D, CQ2B40-15D, CQ2B40-20D, CQ2B40-25D, CQ2B40-30D, CQ2B40-35D, CQ2B40-40D, CQ2B40-45D, CQ2B40-50D, CQ2B40-55D,, CQ2B40-45D, CQ2B40-50D, CQ2B40-55D,, CQ2B40-45D CQ2B40-60D, CQ2B40-65D, CQ2B40-70D, CQ2B40-75D, CQ2B40-80D |
|
Серыі CQ2B50 |
CQ2B50-5D, CQ2B50-10D, CQ2B50-15D, CQ2B50-20D, CQ2B50-25D, CQ2B50-30D, CQ2B50-35D, CQ2B50-40D, CQ2B50-45D, CQ2B50-50D, CQ2B50-55D, CQ2B50-60D,, CQ2B50-45D, CQ2B50-50D, CQ2B50-55D, CQ2B50-60D,, CQ2B50D,, CQ2B50-50D CQ2B50-65D, CQ2B50-70D, CQ2B50-75D, CQ2B50-80D |
|
Серыі CQ2B63 |
CQ2B63-5D, CQ2B63-10D, CQ2B63-15D, CQ2B63-20D, CQ2B63-25D, CQ2B63-30D, CQ2B63-35D, CQ2B63-40D, CQ2B63-45D, CQ2B63-50D, CQ2B63-55D, CQ2B63-60D, CQ2B63-65D, CQ2B63-70D, CQ2B63-75D, CQ2B63-80D |
|
Серыя CQ2B80 |
CQ2B80-5D, CQ2B80-10D, CQ2B80-15D, CQ2B80-20D, CQ2B80-25D, CQ2B80-30D, CQ2B80-35D, CQ2B80-40D, CQ2B80-45D, CQ2B80-50D, CQ2B80-55D, CQ2B80-45D, CQ2B80-50D, CQ2B80-550-550-,, CQ2B80-45D, CQ2B80-50D, CQ2B80-550-550-,, CQ2B80-45D, CQ2B80-50D, CQ2B80-550-55D,, CQ2B80-45d CQ2B80-60D, CQ2B80-65D, CQ2B80-70D, CQ2B80-75D, CQ2B80-80D |
|
Мадэль серыі |
Даступныя мадэлі |
|
CDQ2B12 серыі |
CDQ2B12-5D, CDQ2B12-10D, CDQ2B12-15D, CDQ2B12-20D, CDQ2B12-25D, CDQ2B12-30D, CDQ2B12-35D, CDQ2B12-40D, CDQ2B12-45D, CDQ2B12-50D, CDQ2B12-55D, CDQ2B12-60D |
|
CDQ2B16 серыя |
CDQ2B16-5D, CDQ2B16-10D, CDQ2B16-15D, CDQ2B16-20D, CDQ2B16-25D, CDQ2B16-30D, CDQ2B16-35D, CDQ2B16-40D, CDQ2B16-45D, CDQ2B16-50D, CDQ2B16-55D, CDQ2B16-60D |
|
CDQ2B20 серыі |
CDQ2B20-5D, CDQ2B20-10D, CDQ2B20-15D, CDQ2B20-20D, CDQ2B20-25D, CDQ2B20-30D, CDQ2B20-35D, CDQ2B20-40D, CDQ2B20-45D, CDQ2B20-50D, CDQ2B20-55D, CDQ2B20-60D |
|
Серыя CDQ2B25 |
CDQ2B25-5D, CDQ2B25-10D, CDQ2B25-15D, CDQ2B25-20D, CDQ2B25-25D, CDQ2B25-30D, CDQ2B25-35D, CDQ2B25-40D, CDQ2B25-45D, CDQ2B25-50D, CDQ2B25-55D, CDQ2B25-60D |
|
CDQ2B32 серыі |
CDQ2B32-5D, CDQ2B32-10D, CDQ2B32-15D, CDQ2B32-20D, CDQ2B32-25D, CDQ2B32-30D, CDQ2B32-35D, CDQ2B32-40D, CDQ2B32-45D, CDQ2B32-50D, CDQ2B32-55D, CDQ2B32-60D, CDQ2B32-65D, CDQ2B32-70D, CDQ2B32-75D, CDQ2B32-80D |
|
CDQ2B40 серыя |
CDQ2B40-5D, CDQ2B40-10D, CDQ2B40-15D, CDQ2B40-20D, CDQ2B40-25D, CDQ2B40-30D, CDQ2B40-35D, CDQ2B40-40D, CDQ2B40-45D, CDQ2B40-50D, CDQ2B40-55D, CDQ2B40-60D, CDQ2B40-65D, CDQ2B40-70D, CDQ2B40-75D, CDQ2B40-80D |
|
CDQ2B50 серыі |
CDQ2B50-5D, CDQ2B50-10D, CDQ2B50-15D, CDQ2B50-20D, CDQ2B50-25D, CDQ2B50-30D, CDQ2B50-35D, CDQ2B50-40D, CDQ2B50-45D, CDQ2B50-50D, CDQ2B50-55D, CDQ2B50-60D, CDQ2B50-65D, CDQ2B50-70D, CDQ2B50-75D, CDQ2B50-80D |
|
CDQ2B63 серыя |
CDQ2B63-5D, CDQ2B63-10D, CDQ2B63-15D, CDQ2B63-20D, CDQ2B63-25D, CDQ2B63-30D, CDQ2B63-35D, CDQ2B63-40D, CDQ2B63-45D, CDQ2B63-50D, CDQ2B63-55D, CDQ2B63-60D, CDQ2B63-65D, CDQ2B63-70D, CDQ2B63-75D, CDQ2B63-80D |
|
CDQ2B80 серыя |
CDQ2B80-5D, CDQ2B80-10D, CDQ2B80-15D, CDQ2B80-20D, CDQ2B80-25D, CDQ2B80-30D, CDQ2B80-35D, CDQ2B80-40D, CDQ2B80-45D, CDQ2B80-50D, CDQ2B80-55D, CDQ2B80-60D, CDQ2B80-65D, CDQ2B80-70D, CDQ2B80-75D, CDQ2B80-80D |
