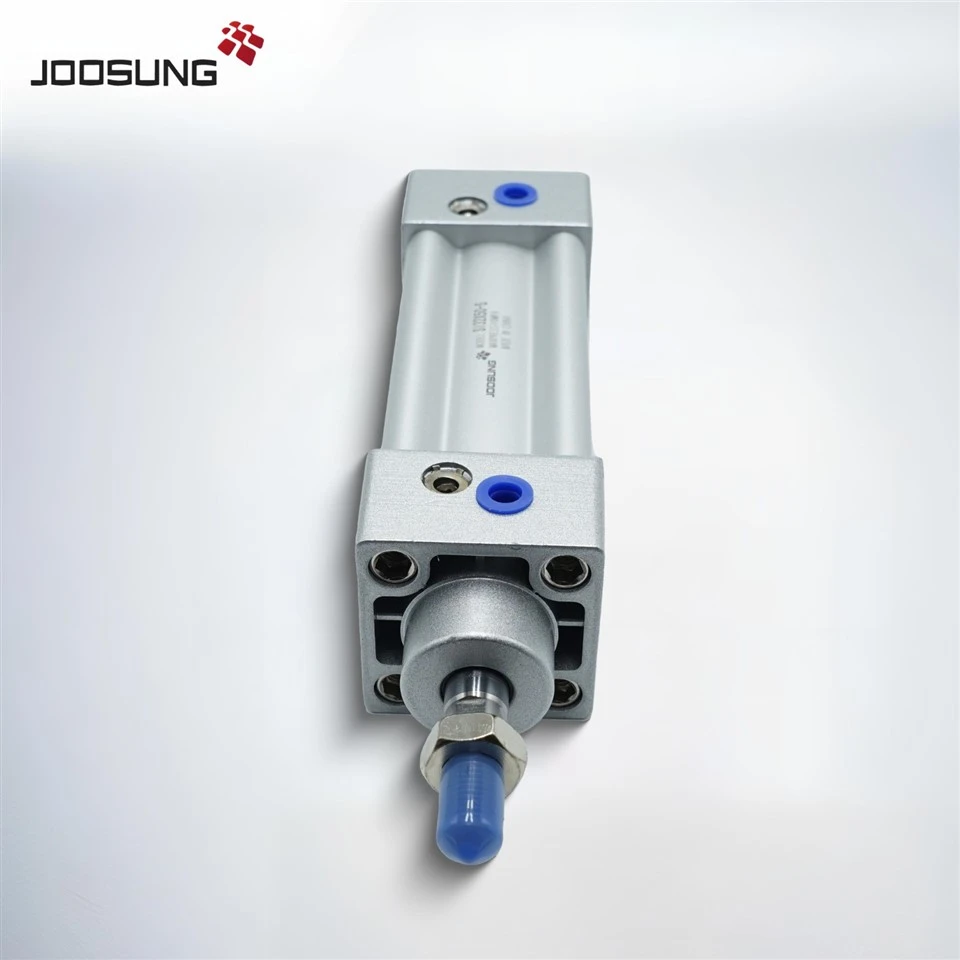

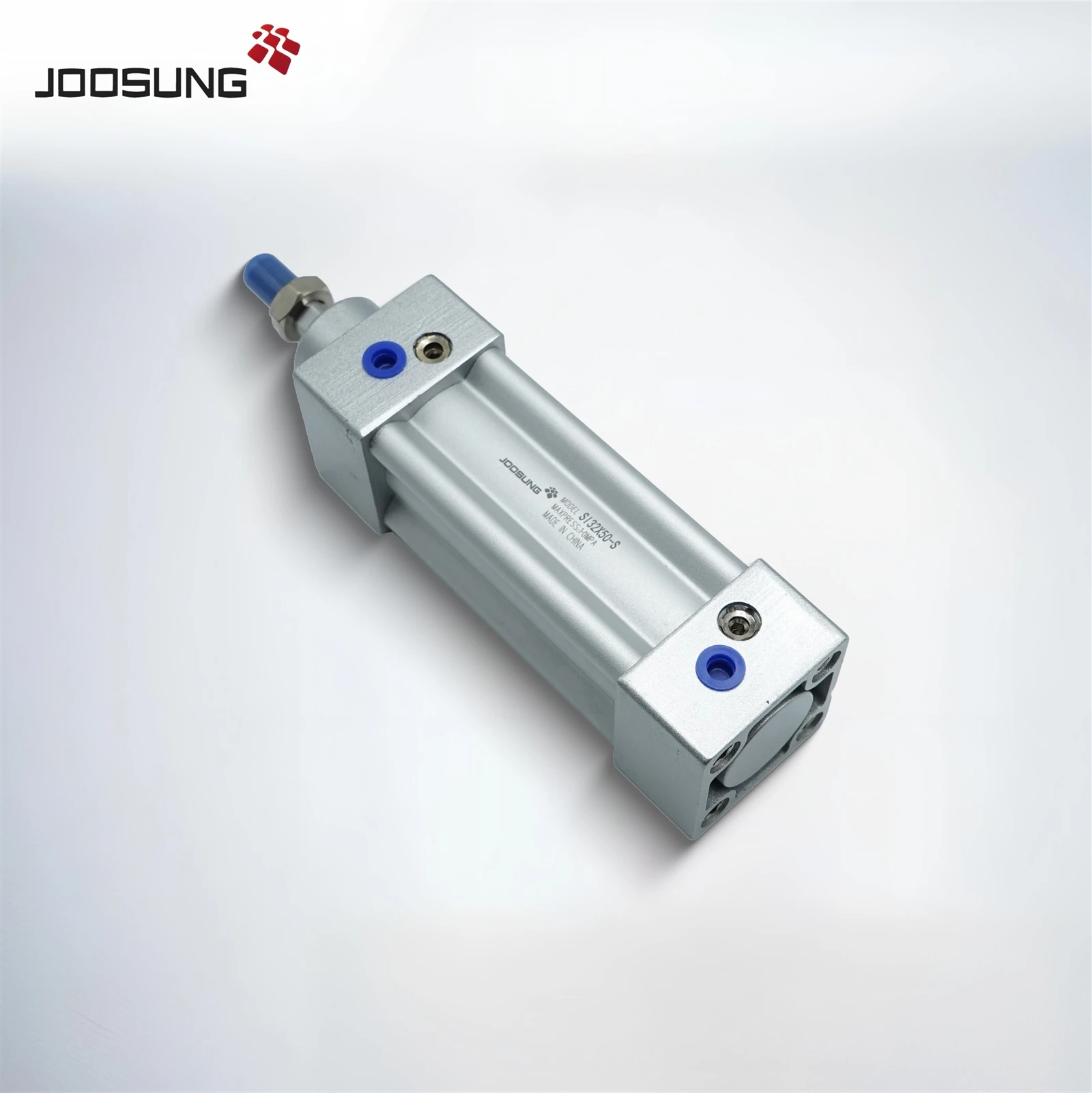

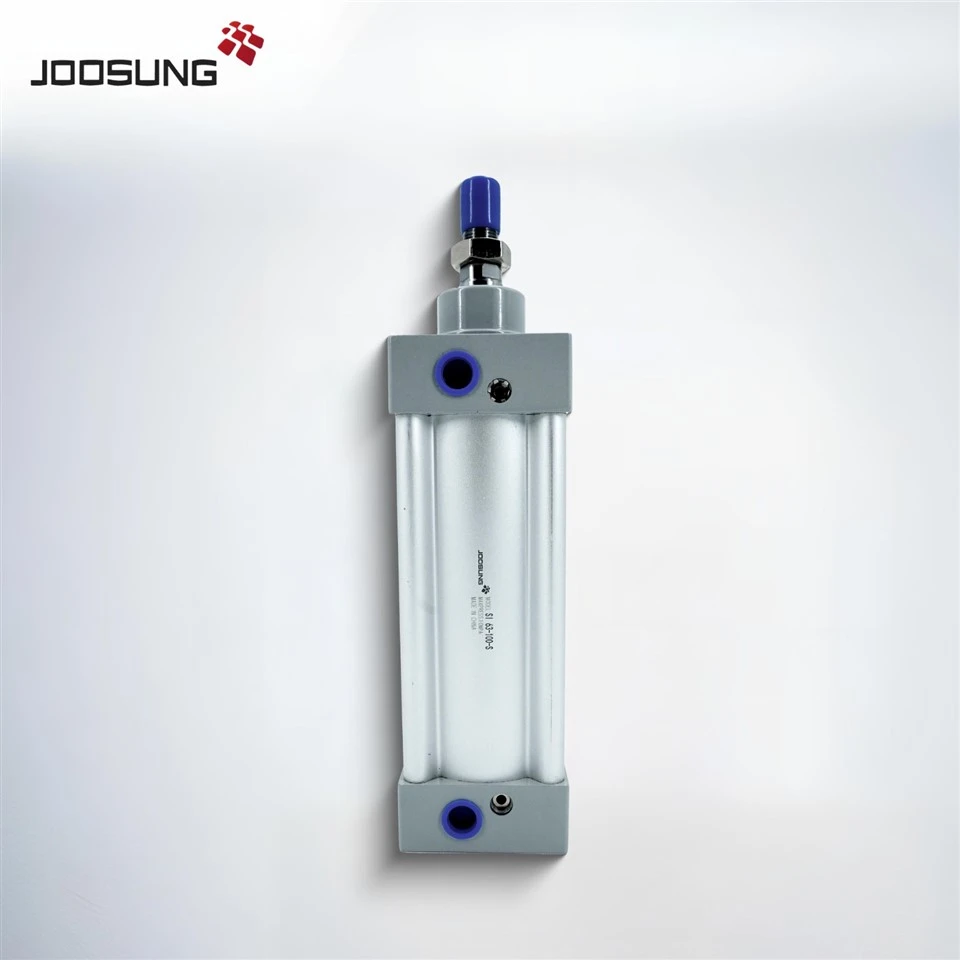

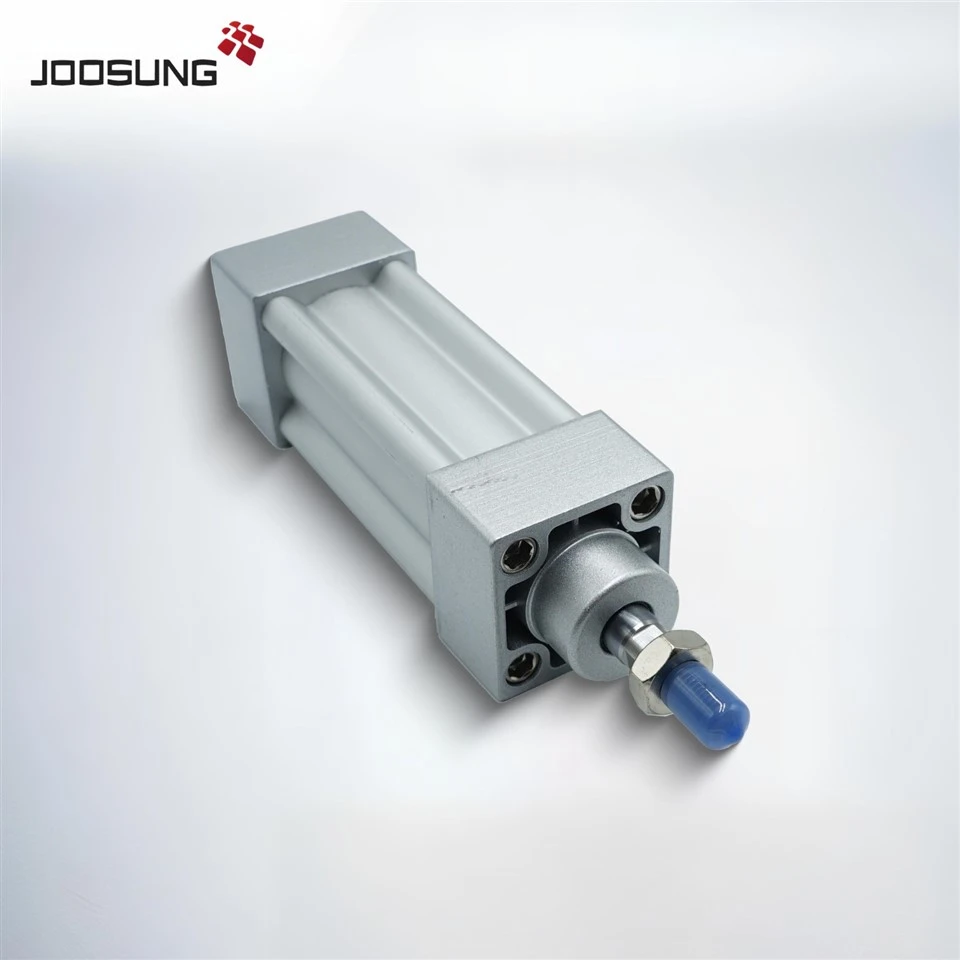

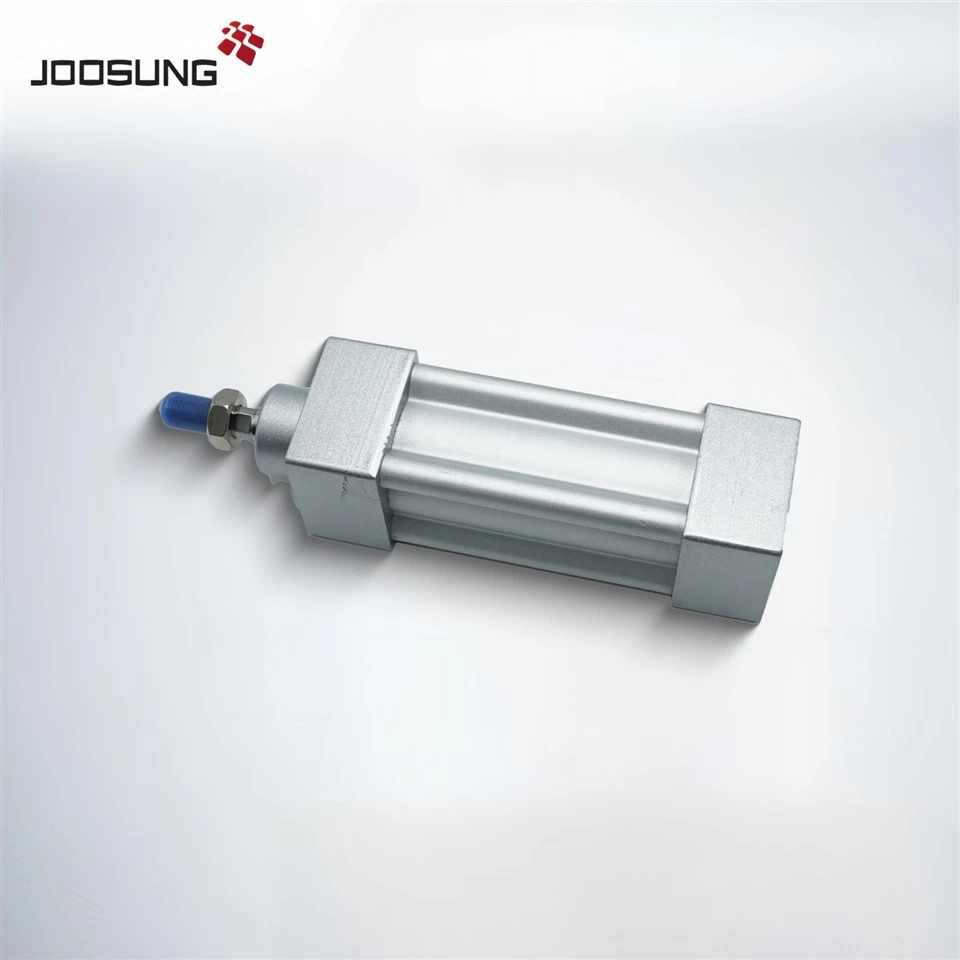

АСтандартны пнеўматычны цыліндр серыі SIз'яўляецца цяжкім прывадам, распрацаваным у адпаведнасці зСтандарты ISO6431 і VDMA24562, забеспячэнне ўзаемазаменнасці з іншымі стандартнымі цыліндрамі. Вырабляецца зэкструдаваны алюмініевы профіль бочкаЗ убудаванай T-SLOTS, серыя SI прапануе высокую структурную трываласць, гладкую працу і зручную ўстаноўку датчыкаў.
Ён шырока выкарыстоўваецца ў агульнай індустрыяльнай аўтаматызацыі, дзе паслядоўныя характарыстыкі, працяглы тэрмін службы і лёгкае абслугоўванне маюць важнае значэнне. Цыліндр SI прымае модульную канструкцыю з рэгуляванай падушкай і мноствам мантажных інтэрфейсаў у адпаведнасці з рознымі патрабаваннямі прыкладання.
|
Як замовіць пнеўматычны цыліндр серыі SI |
||||||
|
S |
I |
160 |
A |
50 |
20 |
S |
|
Мадэль |
Памер адтуліны |
Матэрыял стрыжня |
Цыліндравы ўдар |
Рэгуляваны інсульт |
Магніт |
|
|
I: двайны тып акцёрскага майстэрства |
32 40 50 |
Пусты: вугляродная сталь |
Няма гэтага кода |
Пусты: без магніта |
||
|
ID: Двайны тып стрыжня |
63 80 100 |
A: SUS420J2 |
S: З магнітам |
|||
|
IJ: Рэгуляваны тып інсульту |
125 160 200 |
B: SUS304 |
10 20 30 40 50 75 100 |
|||
Шукаюнадзейная і ўзаемазаменная ISO стандартны пнеўматычны цыліндр?
АСтандартны цыліндр серыі SIПрапануе глабальную стандартную сумяшчальнасць, моцную прадукцыю і доўгатэрміновую трываласць для прамысловых прыкладанняў.
Звяжыцеся з намі сённяДля поўных тэхнічных характарыстык, 3D -мадэляў CAD і індывідуальнай цытаты!
|
Спецыфікацыя |
|||||||||
|
Адтуліну (мм) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
Шаблон руху |
Падвойнае дзеянне |
||||||||
|
Працоўны асяроддзе |
Адфільтраванае паветра |
||||||||
|
Выпраўлены тып |
Нармальны тып тыпу FB Тып тыпу CA тып тыпу SDB Тып тыпу TC Тып TC |
||||||||
|
Дыяпазон працоўнага ціску |
0,1-1,0mpa |
||||||||
|
Забяспечаны ўстойлівасць да ціску |
1,5 МПа |
||||||||
|
Дыяпазон працоўных тэмператур |
-5-70 градусаў |
||||||||
|
Дыяпазон хуткасці працы |
50-800 мм/с |
||||||||
|
Тып буфера |
Рэгуляваны буфер |
||||||||
|
Буфервы інсульт |
20 мм |
26 мм |
45 мм |
||||||
|
СіЦыклДаступныя мадэлі |
||||
|
SI32x25 |
Si32x50 |
SI32x75 |
Si32x100 |
SI32x125 |
|
SI32x150 |
Si40x50 |
SI40x75 |
Si40x100 |
SI40X125 |
|
Si40x150 |
SI40X175 |
Si40x200 |
Si40x250 |
Si50x50 |
|
SI50X75 |
Si50x80 |
Si50x100 |
SI50X125 |
Si50x150 |
|
Si50x160 |
SI50X175 |
Si50x200 |
Si50x250 |
Si50x300 |
|
SI63x75 |
Si63x80 |
Si63x100 |
SI63x125 |
SI63x150 |
|
Si63x200 |
Si63x250 |
Si63x300 |
Si63x350 |
Si80x80 |
|
Si80x100 |
Si80x125 |
Si80x150 |
Si80x175 |
Si80x200 |
|
Si80x250 |
Si80x300 |
Si80x350 |
Si80x400 |
Si80x450 |
