Веданне сістэмы выбару электрамагнітных клапанаў у пнеўматычных сістэмах неабходна для вывучэння не-стандартнай канструкцыі!
Theэлектрамагнітны клапану пнеўматычнай сістэме з'яўляецца асноўным кампанентам для кіравання напрамкам, ціскам і хуткасцю патоку газу. Ад яго выбару наўпрост залежыць прадукцыйнасць і надзейнасць сістэмы. Для не-стандартных канструкцый пры выбары электрамагнітных клапанаў неабходна ўсебакова ўлічваць некалькі параметраў, такіх як умовы працы, параметры прадукцыйнасці і сумяшчальнасць. Ніжэй прыводзіцца сістэматычнае рэзюмэ ведаў аб выбары:
I. Асноўныя параметры і аснова выбару электрамагнітных клапанаў
1. Сярэднія характарыстыкі
Ці ўтрымлівае сціснутае паветра масла, вільгаць або цвёрдыя часціцы? Матэрыял корпуса клапана (напрыклад, алюмініевы сплаў, нержавеючая сталь, інжынерны пластык) і ўшчыльняльны матэрыял (NBR, FKM, PTFE) павінны быць супастаўныя.
Калі асяроддзем з'яўляецца агрэсіўны газ, варта выбраць корпус клапана з нержавеючай сталі з фторгумовым ушчыльненнем.

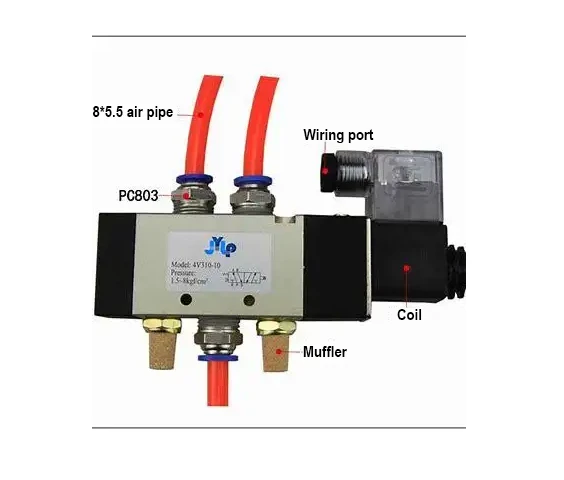

2. Дыяпазон працоўнага ціску
Мінімальны пачатковы ціск: для клапанаў прамога-дзеяння звычайна патрабуецца 0,15 МПа або больш, у той час як для клапанаў з пілотным-кіраваннем можа быць 0,01 МПа.
Верхняя мяжа супраціву ціску: звычайны корпус клапана можа вытрымліваць ціск 1,0 МПа. Для сцэнарыяў высокага-ціску трэба выбраць спецыфікацыю 1,6 МПа або вышэй.
1111
3. Патрэба ў патоку (значэнне Cv /значэнне Kv)
Разлічыце неабходны расход на аснове хуткасці цыліндру і абярыце клапан з адпаведным значэннем Cv.
Q: Расход л/мін, D: дыяметр цыліндру см, L: ход см, P: ціск МПа, t: час с
Дыяметр порта клапана павінен быць большым або роўным памеру інтэрфейсу цыліндра, каб пазбегнуць эфекту дросселіравання.
4. Напружанне і энергаспажыванне
DC (DC24V) падыходзіць для нізкага-энергапажывання і выбухаабароненых-сцэнарыяў. AC220V мае нізкі кошт, але схільны да перагрэву.
Нізкія-магутныя змеявікі (менш або роўна 1,5 Вт) могуць паменшыць вылучэнне цяпла і падоўжыць тэрмін службы.
5. Спосаб руху

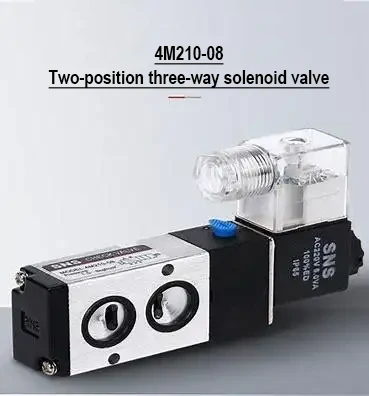

Адзінае электроннае кіраванне (з спружынным вяртаннем): аўтаматычны скід пры адключэнні электрычнасці, падыходзіць для-бяспекі ў першую чаргу.
Падвойнае электроннае кіраванне (магнітная фіксацыя): патрабуецца кіраванне падвойным сігналам і падыходзіць для тых выпадкаў, калі патрабуецца ўтрыманне пазіцыі.
2222
II. Вылучэнне структурных тыпаў
Прынцып прамога-дзеяння непасрэдна кіруе стрыжнем клапана з дапамогай электрамагнітнай сілы. Перавагі: нулявы-запуск-напружання і хуткая рэакцыя (менш або роўная 20 мс); Недахопы: малы дыяметр (як правіла, менш або роўны Φ6 мм); Дастасавальныя сцэнарыі: невялікі трафік і высокая-частота дзеянняў.
Пілотны-прынцып выкарыстоўвае ціск паветра для прывядзення ў рух стрыжня клапана. Перавагі: Вялікі расход і нізкае энергаспажыванне; Недахопам з'яўляецца тое, што патрабуецца мінімальны ціск кіравання (больш або роўны 0,15 МПа). Дастасавальныя сцэнарыі: вялікія цыліндры і галоўныя рэгулюючыя клапаны.
III. Дызайн экалагічнай адаптацыі
1. Дыяпазон тэмператур
Стандартны клапан: ад 5 градусаў да 50 градусаў. Высокатэмпературныя-вентылі (напрыклад, серыя SMCSY7000) могуць дасягаць 80 градусаў. Клапан для нізкай-тэмпературы патрабуе спецыяльнай герметызацыі.
2. Ступень абароны
IP65 (пыла- і воданепранікальнасць) для выкарыстання ў вільготных памяшканнях; Выбухаабаронены-клапан (ExdIICT6) выкарыстоўваецца ў гаручых і выбуханебяспечных месцах.

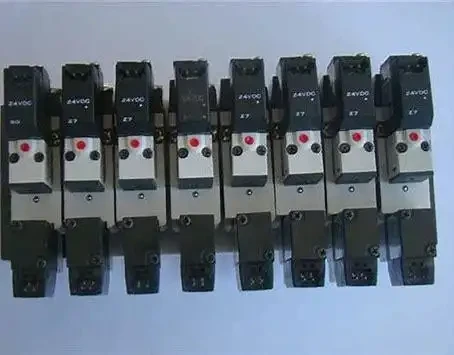

3. Вібрацыя і ўдары
Для сцэнарыяў высокачашчыннай вібрацыі выбірайце клапаны з механічнай блакіроўкай (напрыклад, FestoMS6LS), каб прадухіліць збой у працы.
3333
Ів. Асаблівыя меркаванні адносна не-стандартнага дызайну
1. Кампактная ўстаноўка

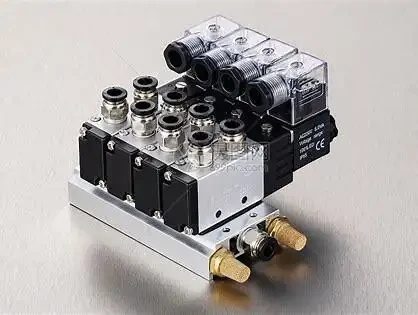

Шмат{0}}групы хадавых клапанаў (напрыклад, FestoCPV10) эканомяць месца і падтрымліваюць стандартныя асновы ISO5599/1.
2. Інтэрфейс сігналу
Для сцэнарыяў з высокай-хуткасцю выбірайце інтэлектуальныя клапаны з інтэрфейсамі шыны (PROFINET/EtherCAT), каб скараціць праводку.
3. Энергазберагальны-дызайн
Імпульсныя электрамагнітныя клапаны (перарывістае сілкаванне) могуць знізіць спажыванне энергіі на 90 % і падыходзяць для абсталявання, якое працуе ад батарэй-.
V. Прыклад працэсу адбору
1. Аналіз патрабаванняў: дыяметр цыліндру Φ50 мм, ход 200 мм, час дзеяння 0,5 с, працоўны ціск 0,6 МПа.
2. Разлік расходу
Q 5 ^ 2=0.47 * * 20 * (0.6 + 1.02) / 0,5 матэрыялу 340 л/мін
3. Выберыце тэхнічныя характарыстыкі клапана: выбірайце 5-хадавыя клапаны з пілотным-кіраваннем са значэннем Cv, большым або роўным 1,2 (адпавядае дыяметру Φ12 мм), напрыклад, серыю SMCVQZ.
Vi. Частыя непаразуменні і рашэнні
Пытанне 1: Корпус клапана прапускае паветра
Меры процідзеяння: праверце знос ўшчыльняльнага кольца і аддайце перавагу выбару стрыжняў клапанаў з цвёрдым анадаваннем (напрыклад, Burkert6014).
Пытанне 2: электрамагнітны клапан моцна пераграваецца
Меры супрацьдзеяння: пераключыцеся на шпулькі з нізкай-энергіяй або дадайце радыятары, каб пазбегнуць таго, каб працягласць-уключэння электраэнергіі не перавышала 90%.
Вышэй прыведзена Веданне сістэмы выбару электрамагнітных клапанаў у пнеўматычных сістэмах з'яўляецца важным веданнем для вывучэння не-стандартнай канструкцыі! змест. Каб даведацца больш адпаведнай інфармацыі, наведайцеhttps://www.joosungauto.com/.
